不銹鋼防爆直聯旋渦泵

時間：2013/5/28 來源：浙江揚子江泵業有限公司

W旋渦泵產品概述
1、W型旋渦泵用于輸送溫度從-20℃～+80℃，粘度不大于5。E，無腐蝕性和具有腐蝕性的無固體顆粒的液體。
揚程范圍：從15米至132米
流量范圍：從0.36米3／時至16.9米3／時
2、W型旋渦泵共有十種型號：具體為20W-20，25W-25，32W-30，40W-10，50W-45，50W-45，65W-50，20W-65，25W-70，32W-72，40W-90。皆為單級懸臂式旋渦泵
3、W型旋渦泵過流部件的材料為HT20-40，鋁鑄鐵和1Cr18Ni9Ti或Cr18Ni12M02Ti四種。(分別用材料代號H、J、B和M表示)
4、W型旋渦泵的密封形式有軟填料密封和單端面機械密封。除WB和WM型泵用單端面機械密封外泵出廠時一律裝軟填料密封。如用戶需要其它型式的軸封要在訂貨時說明。
5、W型旋渦泵的旋轉方向：由泵往電機方向看為逆時針?lè )较蛐D。

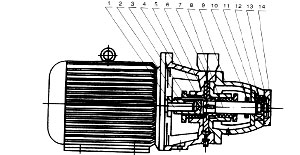

【1W型單級旋渦泵】結構圖：

1	電機軸	8	泵軸
2	鍵	9	泵架
3	填料壓蓋	10	擋水圈
4	泵體	11	軸承蓋乙
5	填料	12	軸承
6	鍵	13	螺母
7	葉輪	14	軸承蓋甲

泵體4與電機法蘭連接，泵軸8裝在電機軸頭上是動配合，鍵2在鍵槽內可自由滑動。
葉輪7與泵軸8也是動配合，運轉時能自動調整葉輪二面的間隙。泵裝好后旋轉泵軸轉動應輕松，不可有輕重現象，葉輪在泵內轉動應無摩擦噪音。葉輪與泵體泵蓋之間的間隙應在0.10~0.20毫米范圍內，并可用紙墊調整。

WB型旋渦泵是一種小流量(小0.36m3/h)高揚程(高180m)化工泵,用于輸送溫度從-20℃-+250℃,粘度不大于5°E,腐蝕性和無腐蝕性(視材料不同)的不含固體顆粒的液體。主要特點是工作壓力高和用于具有腐蝕性的有機溶劑。
WB型旋渦泵目前市場同類產品一般機封為外裝(內裝)式大彈簧或波紋管機械密封，這兩種機封前者結構中使用的氟橡膠圈耐腐蝕性能較差，后者當工作壓力高時機封容易打滑，使用情況很不理想。
為了避免以上幾個方面的泵結構（機封安裝形式上）的缺陷，我廠研制成功了MS系列內裝式自冷卻碳化硅機械密封，密封結構為波紋管外加大彈簧,并把泵結構進行了改制（附機械密封結構圖），裝配方法:首先裝配托架總成和泵軸,把密封動環-2用止推螺釘固定在泵軸上,把靜環-4安裝在密封座-3上,然后裝配泵體-1,再把帶有靜環的密封座用螺釘連結到泵體。該密封形式具有結構緊湊，安全性能好，耐壓高，使用壽命長等優點，如果有不可避免的脫液情況，還可根據用戶要求在密封端蓋部位加水冷卻裝置，加冷卻水后允許用戶使用溫度可以高達250℃,改制后的產品經投放市場近三年,用戶使用情況反映一直很好，該產品的使用壽命是同類產品的3-5倍，使用期間基本不需維修。既提高了生產效率，又杜絕了化工企業生產環節中的“跑”、“冒”、“滴”、“漏”現象，是一種新型節能環保產品。

性能參數：

泵型號 Pump Type	流量		揚程 Head (m)	轉速 Speed (r/min)	功率 Power(N)		效率 Eff (％)	允許吸上真空高度 A.S.L (m)	葉輪直徑Impeller Dia (mm)
泵型號 Pump Type	米 3 /時m 3 /h	升/秒 L/s	揚程 Head (m)	轉速 Speed (r/min)	軸功率千瓦 Input power (KW)	電機功率千瓦 Motor power (KW)	效率 Eff (％)	允許吸上真空高度 A.S.L (m)	葉輪直徑Impeller Dia (mm)
20W-20	0.36	0.1	28	2900	0.196	0.75	14	7	65
	0.72	0.2	20		0.178		22	6.5
	0.9	0.25	15		0.175		21	6
25W-25	0.7	0.22	40	2900	0.507	0.75	17	6.5	75
	1.44	0.4	25		0.378		26	6
	1.8	0.5	18		0.353		25	5.5
32W-30	1.73	0.48	52	2900	1.066	1.5	23	6.5	85
	2.88	0.8	30		0.735		32	6
	3.6	1	20		0.632		31	5.5
40W-40	3.6	1	60	2900	2.36	3 4	25	6	95
	5.4	1.5	40		1.73		34	5
	6.48	1.8	26		1.35		34	4
50W-45	6.12	1.7	66	2900	4.23	5.5	26	5	105
	9	2.5	45		3.06		36	4
	10.8	3	28		2.35		35	3
65W-50	10.1	2.8	84	2900	7.97	7.5 11	29	4.5	110
	14.4	4	50		5.03		39	3.5
	16.9	4.7	30		3.74		37	2.5
20W-65	0.36	0.1	80	2900	1.12	2.2	7	6.5	105
	0.72	0.2	65		0.85		15	6
	0.9	0.25	50		0.816		15	5.5
25W-70	0.792	0.22	110	2900	1.826	2.2	13	6	115
	1.44	0.4	70		1.25		22	5.5
	1.8	0.5	52		1.11		23	5
32W-75	1.73	0.48	115	2900	2.36	3 4	23	5.5	115
	2.88	0.8	75		1.96		30	5
	3.6	1	53		1.73		30	4.5
40W-90	3.6	1	132	2900	5.627	7.5	23	4.5	125
	5.4	1.5	90		4.01		33	3.5
	6.48	1.8	63		3.37		33	2.5
