銅葉輪合金對合金機械密封防爆自吸油泵,船用貨油泵,艙底泵,壓載泵,機器冷卻水循環泵安裝說明

時間：2013/5/2 來源：浙江揚子江泵業有限公司

【CYZ-A型銅葉輪合金對合金機械密封防爆自吸油泵,船用貨油泵,艙底泵,壓載泵,機器冷卻水循環泵】工作原理：

CYZ-A型自吸油泵均采用軸向回液的泵體結構。泵體由吸人室、儲液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動后，葉輪將吸人室所存的液體及吸人管路中的空氣一起吸人，并在葉輪內得以完全混合，在離心力的作用下，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與輪內部從吸人管路中吸人的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣。隨著這個過程周而復始地進行下去，吸人管足各中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便投入正常作業。因為該泵具有這種獨特的排氣能力，所以此泵能輸送含有氣體的液體，無需安裝底閥，使用在油輪上時具有良好的掃艙功能。
在一些泵的軸承體底部還設有冷卻室。當軸承發熱引起軸承體溫升超過70度時，可在冷卻室處通過任意一只冷卻液管接頭，注人冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環，前密封環裝在泵體上，后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度，并影響到水泵的效率及自吸性能,應給予更換.

銅葉輪合金對合金機械密封防爆自吸油泵,船用貨油泵,艙底泵,壓載泵,機器冷卻水循環泵產品概述 1、該泵屬自吸式離心泵，它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長，具有較強的自吸能力等優點。管路中不需底閥，工作前只需保證泵體內儲有定量引油即可。用于油輪或輸水船舶上時，可兼作掃艙泵，掃艙效果良好， 2、該泵是選用優質材料精制而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需安裝底閥，因此簡化了管路系統，又改善了勞動條件。

銅葉輪合金對合金機械密封防爆自吸油泵,船用貨油泵,艙底泵,壓載泵,機器冷卻水循環泵應用范圍

本單位生產的CYZ-A型自吸式離心油泵是根據國內外有關技術資料經消化、吸收、改進后研制而成的新產品，廣泛適用于油庫、加油站、油輪、油船、碼頭、油罐車、機場，分別輸送汽油、煤油、柴油、航煤等，如改用耐腐蝕機械密封和不銹鋼材質還可用于化工、制藥、釀造、電鍍。印染、造紙、電力礦山等，輸送介質溫度-20度~80度。

銅葉輪合金對合金機械密封防爆自吸油泵,船用貨油泵,艙底泵,壓載泵,機器冷卻水循環泵產品型號與性能參數

型號	流量		揚程（M）	吸程（M）	自吸時間 (min)	轉速（R/MIN）	配用功率	汽蝕余量（NPSH）n	口徑		重量
型號	(M3/h)	L/S	揚程（M）	吸程（M）	自吸時間 (min)	轉速（R/MIN）	配用功率	汽蝕余量（NPSH）n	進口	出口	重量
25CYZ-A-20	3.2	0.9	20	6	2	2900	1.1	3	25	25	70
25CYZ-A-32	3.2	1.9	32	6	2	2900	1.5	3	25	25	85
32CYZ-A-50	3.2	0.9	50	6	2	2900	3	3	32	32	110
40CYZ-A-20	6.3	1.8	20	5	2	2900	1.5	3	40	40	95
40CYZ-A-32	6.3	1.8	32	5	2	2900	2.2	3	40	40	100
40CYZ-A-40	10	2.8	40	5	2	2900	4	3.5	40	40	150
40CYZ-A-50	6.3	1.8	50	5	2	2900	4	3.5	40	40	150
50CYZ-A-12	12.5	3.5	12	5	2	2900	1.5	3.5	50	50	90
50CYZ-A-20	15	3.5	20	5	2	2900	2.2	3.5	50	50	100
50CYZ-A-30	12.5	3.5	32	5	2	2900	3	3.5	50	50	150
50CYZ-A-35	12.5	3.5	35	5	2	2900	4	3.5	50	50	150
50CYZ-A-40	12.5	3.5	40	5	2	2900	4	3.5	50	50	150
50CYZ-A-50	12.5	3.5	50	5	2	2900	5.5	3.5	50	50	190
50CYZ-A-60	12.5	3.5	60	5	2	2900	7.5	3.5	50	50	210
50CYZ-A-75	15	4.2	75	5	2	2900	11	3.5	50	50	320
65CYZ-A-15	30	8.3	15	4	2.5	2900	3	3.5	65	65	145
65CYZ-A-32	25	6.9	32	5	2	2900	5.5	3.5	65	65	180
65CYZ-A-50	25	6.9	50	5	2	2900	7.5	3.5	65	65	200
65CYZ-A-70	25	6.9	70	5	2	2900	15	3.5	65	65	320
80CYZ-A-13	35	9.7	13	3.5	3.4	2900	3	4.5	80	80	145
80CYZ-A-17	43	12	17	3.5	3	2900	4	4.5	80	80	160
80CYZ-A-22	40	11.1	22	3.5	2.5	2900	5.5	4.5	80	80	190
80CYZ-A-25	50	13.9	25	4	2.5	2900	7.5	4.5	80	80	190
80CYZ-A-32	50	13.9	32	4	2	2900	7.5	4	80	80	210
80CYZ-A-40	50	13.9	40	4	2	2900	11	4	80	80	290
80CYZ-A-55	60	16.7	55	4.5	2	2900	18.5	4	80	80	320
80CYZ-A-70	60	16.7	70	4.5	2	2900	22	4	80	80	420
100CYZ-A-20	80	22.3	20	3.5	2	2900	7.5	4.5	80	80	220
100CYZ-A-25	100	27.8	25	4	2	2900	11	4.5	100	100	290
100CYZ-A-32	100	27.8	32	4.5	2	2900	15	4.5	100	100	310
100CYZ-A-40	100	27.8	40	4.5	2	2900	18.5	4	100	100	330
100CYZ-A-50	100	27.8	50	4.5	2	2900	22	4	100	100	370
100CYZ-A-65	100	27.8	65	4.5	2	2900	30	4	100	100	470
100CYZ-A-75	80	22.3	75	4.5	2	2900	30	4	100	100	480
150CYZ-A-15	180	50.2	20	4.5	2.5	1450	15	3	150	150	450
150CYZ-A-30	180	50.2	30	4.5	2.5	1450	30	3.5	150	150	580
150CYZ-A-45	160	44.4	45	4.5	2	2900	37	4.5	150	150	600
150CYZ-A-55	160	44.4	55	4.5	2	2900	45	4.5	150	150	750
150CYZ-A-65	160	44.4	65	4.5	2	2900	55	4.5	150	150	820
150CYZ-A-80	160	44.4	80	4.5	2	2900	55	4.5	150	150	850
200CYZ-A-32	400	111.1	32	4.5	2	1450	75	4	200	200	1280
200YZ-A-63	280	77.8	63	4.5	2	1450	90	4	250	200	1450
250CYZ-A-50	400	111.1	50	4.5	2	1450	90	4	250	250	1950
300CYZ-A-50	500	138.9	50	4.5	2	1450	110	4	300	300	1800

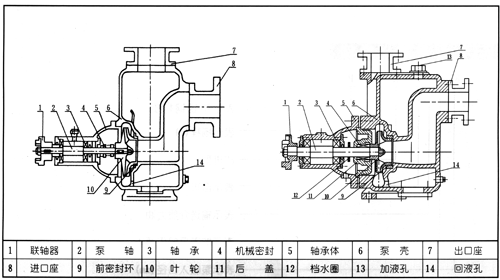

四銅葉輪合金對合金機械密封防爆自吸油泵,船用貨油泵,艙底泵,壓載泵,機器冷卻水循環泵產品結構圖

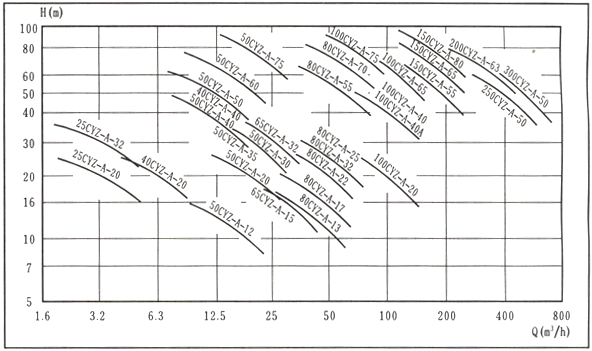

【CYZ-A型銅葉輪合金對合金機械密封防爆自吸油泵,船用貨油泵,艙底泵,壓載泵,機器冷卻水循環泵】性能型譜圖：

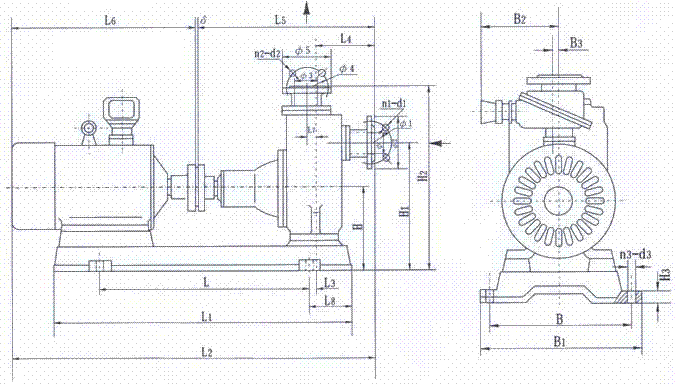

【CYZ-A型銅葉輪合金對合金機械密封防爆自吸油泵,船用貨油泵,艙底泵,壓載泵,機器冷卻水循環泵】安裝尺寸圖：

泵型號	電動機		L	L1	L2	L3	L4	L5	L6	L7	L8	δ	H	H1	H2	H3	B	B1	B2	B3	φ	φ1	φ2	φ3	φ4	φ5	n1-d1	n2-d2	n3-d3
泵型號	型號	功率 (KW)	L	L1	L2	L3	L4	L5	L6	L7	L8	δ	H	H1	H2	H3	B	B1	B2	B3	φ	φ1	φ2	φ3	φ4	φ5	n1-d1	n2-d2	n3-d3
25CYZ-A-20	YB801-2	0.75	320	615	791	75	155	450	339	38	155	2	195	300	436	20	280	320	225	4	25	75	100	25	75	100	4-12	4-12	4-14
25CYZ-A-32	YB802-2	1.1	350	580	732	45	125	391	339	重合	115	2	200	320	450	15	300	330	225	重合	25	75	100	25	75	100	4-12	4-12	4-12
40CYZ-A-20	YB802-2	1.1	320	615	791	75	155	450	339	38	150	2	195	300	436	20	280	320	225	重合	40	100	130	32	100	120	4-14	4-14	4-14
40CYZ-A-40	YB112M-2	4	500	795	990	33	173	515	470	重合	145	3	220	380	530	30	370	410	225	重合	40	100	130	40	100	130	4-14	4-14	4-14
40CYZ-A-50	YB100L-2	3	440	680	880	50	148	438	440	重合	120	2	223	433	593	25	320	360	225	4	40	100	130	40	100	130	4-14	4-14	4-14
50CYZ-A-12	YN90S-2	1.5	320	615	777	80	131	406	369	重合	150	2	185	305	436	20	280	320	225	4.5	50	110	140	50	110	140	4-14	4-14	4-14
50CYZ-A-20	YB90L-2	2.2	440	680	833	25	152	436	394	重合	120	3	193	323	475	25	320	360	225	7	50	110	140	50	110	140	4-14	4-14	4-14
50CYZ-A-30	YB112M-2	4	500	795	990	33	173	515	470	重合	145	3	220	380	530	30	370	410	225	重合	50	110	140	50	110	140	4-14	4-14	4-14
50CYZ-A-35	YB112M-2	4	500	795	990	33	173	515	470	重合	145	3	220	380	530	30	370	410	225	重合	50	110	140	50	110	140	4-14	4-14	4-14
50CYZ-A-40	YB112M-2	4	500	795	990	33	173	515	470	重合	145	3	220	380	530	30	370	410	225	重合	50	110	140	50	110	140	4-14	4-14	4-14
50CYZ-A-50	YB132S1-2	5.5	480	870	977	74	142	454	520	重合	195	3	220	380	540	30	360	404	240	5	50	110	140	50	110	140	4-14	4-14	4-18
50CYZ-A-60	YB132S2-2	7.5	510	870	1064	60.5	230	541	520	重合	180	3	270	440	600	25	380	410	240	8	50	125	160	50	125	160	4-18	4-18	4-18
50CYZ-A-75	YB160M1-2	11	600	1000	1212	87.5	230	541	668	重合	200	3	280	450	630	25	415	445	240	8	50	125	160	50	125	160	4-18	4-18	4-18
65CYZ-A-15	YB100L-2	3	440	680	864	36	135	421	440	重合	120	3	203	333	473	25	320	360	225	8	65	130	160	65	130	140	4-18	4-18	4-14
65CYZ-A-32	YB132S1-2	5.5	480	870	989	63	148	466	520	重合	195	3	220	370	530	30	360	404	240	8	65	130	160	65	130	140	4-18	4-18	4-18
80CYZ-A-13	YB100L-2	3	440	680	884	42	145	441	440	重合	120	3	203	343	493	25	320	360	225	9	80	150	185	80	150	160	4-18	4-18	4-14
80CYZ-A-17	YB112M-2	4	500	795	949	25	152	476	470	重合	145	3	220	370	530	30	370	410	225	12	80	150	185	80	150	160	4-18	4-18	4-14
80CYZ-A-22	YB132S1-2	5.5	480	870	999	61	152	476	520	重合	195	3	220	370	530	30	360	404	240	12	80	150	185	80	150	160	4-18	4-18	4-14
80CYZ-A-25	YB132S2-2	7.5	480	870	1080	70.5	270	557	520	70	195	3	225	406	595	30	360	404	240	重合	80	160	195	80	160	195	4-18	4-18	4-18
80CYZ-A-32	YB132S2-2	7.5	480	870	1080	70.5	270	557	520	70	195	3	225	406	595	30	360	404	240	重合	80	160	195	80	160	195	4-18	4-18	4-18
80CYZ-A-55	YB160L-2	18.5	600	1025	1269	95	200	558	708	重合	200	3	280	450	655	25	415	445	240	10	80	160	195	80	160	195	4-18	4-18	4-18
80CYZ-A-70	YB180M-2	22	730	1170	1404	38	211	656	745	重合	195	3	300	490	705	30	460	510	240	10	80	160	195	80	160	195	4-18	4-18	4-18
100CYZ-A-20	YB160M1-2	11	600	1000	1246	87.5	202	575	668	重合	200	3	260	420	590	30	415	445	240	重合	100	170	210	100	170	210	4-18	4-18	4-18
100CYZ-A-40	YB180M-2	22	730	1170	1537	64	355	789	745	55	195	3	300	510	940	30	460	510	240	102	100	170	210	100	170	210	4-18	4-18	4-18
100CYZ-A-40A	YB180L-4	22	780	1220	1469	84	213	701	765	重合	220	3	360	610	835	25	530	570	240	12	100	170	210	100	170	185	4-18	4-18	4-18
100CYZ-A-65	YB200L1-2	30	780	1320	1566	116	230	743	820	重合	270	3	335	555	785	30	546	596	290	14	100	180	215	100	180	215	8-18	8-18	4-19
100CYZ-A-75	YB200L1-2	30	780	1320	1566	116	230	743	820	重合	270	3	335	555	785	30	546	596	290	14	100	180	215	100	180	215	8-18	8-18	4-19
150CYZ-A-55	YB225M-2	45	950	1450	1788	30	360	900	885	重合	250	3	390	760	990	30	560	620	290	重合	150	240	280	150	240	215	8-23	8-23	4-19
150CYZ-A-65	YB250M-2	55	950	1500	1853	91	360	900	950	重合	275	3	390	760	990	30	650	700	290	重合	150	240	280	150	240	215	8-23	8-23	4-19
150CYZ-A-65A	YB250M-4	55	1000	1860	2087	165	470	1150	935	重合	430	2	500	900	1220	40	760	840	290	22	150	240	280	150	240	280	8-23	8-23	4-25
150CYZ-A-80	YB250M-2	55	950	1500	1853	91	362	900	950	重合	275	3	390	760	990	30	650	700	290	重合	150	240	280	150	240	215	8-23	8-23	4-19
200CYZ-A-32	YB250M-4	55	900	1620	2083	165	470	1127	953	重合	360	3	440	800	1170	30	710	770	290	30	200	280	315	200	280	315	8-18	8-18	4-25
200CYZ-A-63	YB280M-4	90	1000	1860	2242	210	430	1180	1060	重合	430	2	500	900	1220	40	760	840	330	22	200	295	335	200	295	280	8-23	8-23	4-25
200CYZ-A-65	YB315S-4	110	1000	1860	2452	230	430	1180	1270	重合	430	2	535	935	1255	40	760	840	330	22	200	295	335	200	295	280	8-23	8-23	4-25
250CYZ-A-32	YB280S-4	75	1000	1860	2628	195	875	1604	1031	重合	430	3	470	1110	1290	30	760	840	330	35	250	335	370	250	335	370	12-18	12-18	4-25
250CYZ-A-50	YB280M-4	90	1000	1860	2604	240	792	1542	1060	重合	430	2	500	1100	1300	40	760	840	330	25	250	350	390	250	350	390	12-23	12-23	4-25
250CYZ-A-55	YB315S-4	110	1200	2000	2814	210	792	1542	1270	重合	400	2	500	1100	1300	40	900	980	400	25	250	350	390	250	350	390	12-23	12-23	4-25
250CYZ-A-75	YB315M-4	132	1200	2000	3000	195	800	1647	1350	重合	400	3	550	1150	1420	40	900	980	400	24	250	350	390	250	350	390	12-23	12-23	4-25
300CYZ-A-32	YB280M-4	90	1000	1860	2808	195	995	1724	1081	重合	430	3	470	1230	1330	30	760	840	330	35	300	395	435	300	395	435	12-23	12-23	4-25
300CYZ-A-50	YB315S-4	110	1200	2000	2962	170	890	1690	1270	重合	400	2	550	1210	1440	40	900	980	400	30	300	400	440	300	400	440	12-23	12-23	4-25
300CYZ-A-55	YB315M-4	132	1200	2000	3042	170	890	1690	1350	重合	400	2	550	1210	1440	40	900	980	400	30	300	400	400	300	400	440	12-23	12-23	4-25

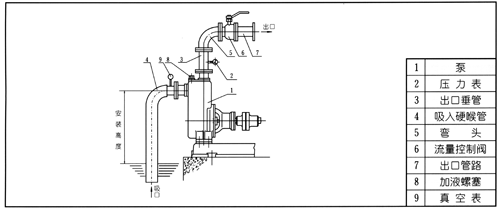

【CYZ-A型銅葉輪合金對合金機械密封防爆自吸油泵,船用貨油泵,艙底泵,壓載泵,機器冷卻水循環泵】安裝說明：

1、在油泵與電動機直聯傳動時，應注意泵軸與電動機輸出的同軸度；泵安裝的準確與否對泵的運行平穩性和使用壽命有較大的影響，因此必須仔細認真地安裝和校正。
2、泵聯軸器必須用螺母緊固好，并鎖緊螺母，謹防螺母松動，否則易引起葉輪竄動，造成機械故障。
3、為使泵體內能夠保持一定的儲存液，以達到較好的自吸能力和防止機械密封的干磨擦，必須使泵的進口高于泵軸中心線。
4、吸人管路的安裝應注意：
A．吸人口的安裝高度盡量不超過5米，在條件許可時，吸人口的安裝高度應盡可能地低于油庫低儲油面，并盡量縮短吸人管的長度，少裝彎頭，這樣有利于縮短自吸時間，提高掃艙功能。
B．吸人管路中的閥門、法蘭等應嚴防漏氣或滲漏液體，即吸人管路不允許有漏氣現象存在。
C．應防止泵體內吸人固體等雜物，為此吸人管路上應設置過濾器。過濾器的有效過流面積應為吸人管截面的2-3倍，過濾器應定期檢查。
D．吸人管路和吐出管路應有自己的支架，泵體本身不允許承受管路的負荷。
5、油泵在安裝時，應使泵及管路的靜電接地電阻達到其規定要求。
6、安裝時應嚴格檢查泵殼及管路中有無石塊，鐵砂等雜物。
7、校正泵聯軸器及電機動聯軸器的安裝間隙及同軸度，其不同軸度允許偏差為0.1毫米。泵軸和電動機軸的高度差可在底腳上墊銅皮或鐵皮調整。
8、在機組實際運轉3-4小時后，作后檢查，如無不良現象，則認為安裝已妥，在試運轉中應檢查軸承的溫度，軸承體的溫度不宜超過70度。
9、該泵軸承體凡設有冷卻室裝置的冷卻水接頭供配內孔為移1 2的膠管或塑料管之用，其螺紋尺寸為M1 2×175。
1 0、在泵的出口管路上如裝有單向閥而在自吸過程中不能使泵順利地排出氣體時，應在泵的出口處加接排氣小管及閥。

【CYZ-A型銅葉輪合金對合金機械密封防爆自吸油泵,船用貨油泵,艙底泵,壓載泵,機器冷卻水循環泵】拆裝維修：

該泵的特點是結構簡單可靠，經久耐用。在泵正常情況下，一般不需要經常拆開保養。當發現故障后隨時給予排除即可。
1．維護該泵時應注意幾個主要部位。
A．滾動軸承：當油泵長期運行后，軸承磨損到一定程度時，須進行更換。
B．前密封環、后密封環：當密封環磨損到一定程度時，須進行更換。
C．機械密封：機械密封在不漏油的情況下，一般不應拆開檢查。若軸承體下端泄漏口處產生嚴重泄漏時，則應對機械密封進行拆檢。裝拆機械密封時，必須輕取輕放，注意配合面的清潔，保護好靜環和動環的鏡面，嚴禁敲擊碰撞。因機械密封而產生泄漏的原因主要是摩擦付鏡面拉毛所至。其修復辦法，可對磨擦付端面進行研磨使恢復鏡面。機械密封產生泄漏的另一原因是“o”形橡膠密封圈(或緩沖墊)安裝不當、或者變形老化所至。此時則需調整或更換“O”形密封圈進行重新裝配。
2．油泵拆裝順序：
A．拆下電動機或脫出聯軸器。
B．拆出軸承體總成，檢查葉輪和前口環的徑向間隙，檢查葉輪螺母有無松動。
C．拆下葉輪螺母，拉出葉輪，檢查葉輪和后密封環的徑向間隙。
D．松出機械密封的緊定螺釘，拉出機械密封的動環部分，檢查動、靜環端面的貼合情況，檢查“o”形密封圈(或緩
沖墊)的密封情況。
E．旋出聯軸器的緊定螺母，拉出聯軸器。
F．拆下軸承端蓋，拆出泵軸和軸承。
G．安裝時以相反順序進行裝配即可。
